本標準符合GB/T12173-2008《礦用一般型電氣設備》、JB 8739-2015《礦用隔爆型高壓配電裝置》、GB3836.1-2010《爆炸性環境 第1部分:設備 通用要求》、GB3836.3-2010《爆炸性環境  第3部分:由增安型“e”保護的設備》等標準的相關要求制定的，本標準的技術參數和要求更具體、詳細，更具可操作性。

1范圍

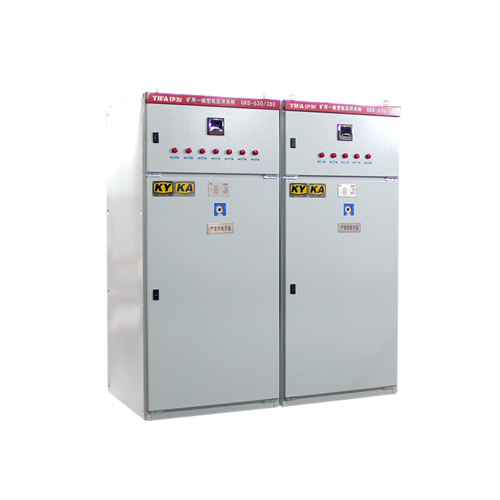

標準規定了GKG型礦用一般型高壓開關柜的型號規格、要求、試驗方法、檢驗規則、標志、包裝、運輸與貯存。本標準適用于煤礦無瓦斯、煤塵爆炸危險場所及非煤礦山等其他類似的地下工業生產部門使用的GKG型礦用一般型高壓開關柜。(以下簡稱開關柜) 的制造與檢驗。

2規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單) 適用于本文件。GB 3636.1-2010 爆炸性環境 第1部分:設備 通用要求

GB 3836.3-2010  爆炸性環境 第3部分:由增安型“e”保護的設備

GB/T 11022-2011  高壓開關設備和控制設備標準的共用技術要求

GB1984-2003  高壓交流真空斷路器

GB 4208-2008  外殼防護等級(IP代碼)

GB/T12173-2008  礦用一般型電氣設備

GB/T156-2007  標準電壓

GB/T191-2008  包裝儲運圖示標志

GB/T 2423.4-2008  電工電子產品環境試驗

第2部分:試驗方法 試驗Db:交變濕熱 (12h+12h循環)

JB -2015  礦用隔爆型高壓配電裝置

AQ 1043-2007  礦用產品安全標志標識

GB3906-20063.6kV~40.5kV  交流金屬封閉開關設備和控制設備

額定電壓: 10kV、6kV ;

額定電流: 1250A、1000A、800A、630A、500A、400A、315A、200A、150A、100A、50A；

防護等級: IP43 ;

短路開斷和關合電流次數:“分一0.3s一合分一180s一合分”5次，分14次，合分11次 ;

額定短路開斷電流: 31.5kA (有效值) ;

額定短路關合電流: 80kA(峰值) ;

額定短時耐受電流: 31.5kA (有效值) ;額定峰值耐受電流: 80kA (峰值) ;

額定短路持續時間: 4s;

額定短路開斷次數: 30次。

主要保護功能 :

1) 短路保護

2) 過負荷保護

3) 零序過流保護

4) 零序過壓保護

5) 過欠電壓保護

另具備故障記憶、故障查詢、自檢等功能。
