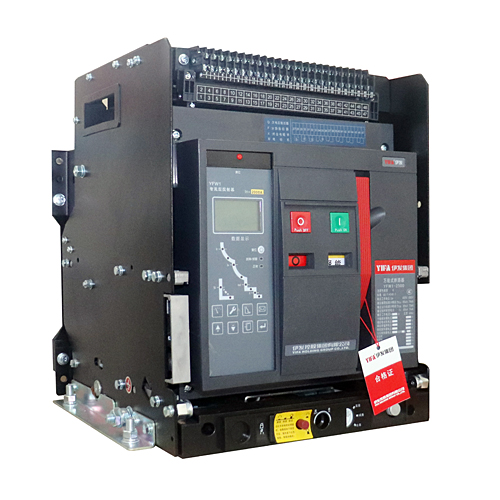

YFW1系列智能型萬能式斷路器(以下簡稱斷路器)，適用于交流50HZ，額定電壓至660V( 690V)及以下，額定電流400A -6300A的配電網絡(luò )中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地等故障的危害，斷路器具有智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的信電。同時不定期開放式通訊接口，可進行“四遙”(遙控、遙調.遙測、遙訊)，以滿足控制中心和自動化系統的要求。斷路器在海拔2000米時沖擊耐壓為8000V(不同海拔按標準修正，最高不 超過12000V)。斷路器符合GB14048.2《低壓開關設備和控制設備低壓斷路器》和IEC60947-2《低壓開關設備和控制設備斷路器》等標準。

◆分類

◇按安裝方式分

a 固定式

b式

◇按極數分:三極、四極

◇按操作方式分

a電動操作

b 手動操作(檢修、維護用)

◇脫扣器分類

智能控制器、欠電壓瞬時(或延時)脫扣器、分勵脫扣器。

◇智能控制器性能

a.智能控制器分為:3M型(液晶智能型 )、H型(通訊用)、M型(普通智能型)、L型(經濟型)；

b.具有過載長延時反時限，短延時反時限、瞬時功能?？捎捎脩?hù)自行設定組成所需要的保護特性；

c.單相接地保護功能;

d.顯示功能:整定電流顯示、動作電流顯示、各線電壓顯示( 電壓顯示應在訂貨時提出)；

e.報警功能:過載報警;

f.自檢功能: 過熱自檢、微機自診斷;

g.實驗功能:實驗控制器的動作特性。

◆周?chē)諝鉁囟?/p>

上限值不超過+40°C，下限值不低于-5°C，24h平均值不超過+35°C。

注:下限值為-10°C或-25P的工作條件，用戶應與本公司申明;

上限值超過+40°C或下限值低于-25C的工作環境條件下，用戶應與本公司協商

安裝地點的海拔不超過2000m.。

◆大氣條件

大氣相對濕度在周?chē)諝鉃?40°C時不超過50%，在較低濕度下可以允許有較高的相對濕度，最濕月的月平均最大相對濕度為90%，同時該月的平均最低濕度為+25°C，并考慮到因濕度變化發生在產品表面的凝露，超過規定要求應與本公司協商。

防護等級: IP30

污染等級: III

使用類別：B類或A類(A類無選擇性保護)

◆安裝類別

額定工作電壓660V(690V)及以下的斷路器以及欠電壓脫扣器，電源變壓器初級線圈用于安裝類IV:輔助電路及控制電路安裝類別為III

◆安裝條件

斷路器應按本說明書要求安裝,斷路器的垂直傾斜不超過5度(礦用斷路器的傾斜度不超過15度)。

固定式斷路器主要由觸頭系統、智能控制器、手動操作機構、電動操作機構，安裝板組成抽屜式斷路器主要由觸頭系統、智能控制器、手動操作機構、電動操作機構、抽屜座組成斷路器為立體布置形式。具有結構緊湊、體積小的特點。觸頭系統封閉在絕緣底板內，其每相觸頭也都用絕緣板隔開，形成一個個小室，而智能控制器、手動操作機構、電動操作機構依次排在其前面形成各自獨立的單元，如其中一單元壞了，可將其整個拆下裝上新

抽展式斷路器由插入斷路器與抽屜座組成。抽屜座內的導軌能拉進拉出，插入斷路器座落在導軌上進出抽屜，通過插入斷路器上的母線與抽屜座上的橋式觸頭的插入聯結接通主回路。

抽屜式斷路器有三個工作位置:“連接”位置、“試驗”位置、“分離”位置，位置變更通過手柄的旋進或旋出來實現。三個位置的指示通過抽屜座底座橫梁上的指針顯示。

當處于“連接”位置時。主回路和二次回路均接通，當處于“試驗”位置時，主回路斷開，并有絕緣隔板隔開,僅二次回路接通，可進行一些必要的動作試驗，當處于“分離”位置時。主回路與二次回路全部斷開，并且抽展式斷路器具有機械聯鎖位置，斷路器只有在連接位置或試驗位置才能使斷路器閉合。而在加接與試驗的中間位置斷路器不能閉合。

斷路器的聯鎖機構(適用抽屜式、固定式。用戶可單獨采用聯鎖機構進霆二臺或三臺的轉換，也可選配本公司雙電源自動 轉換開關，以實現雙路供電自動轉換。

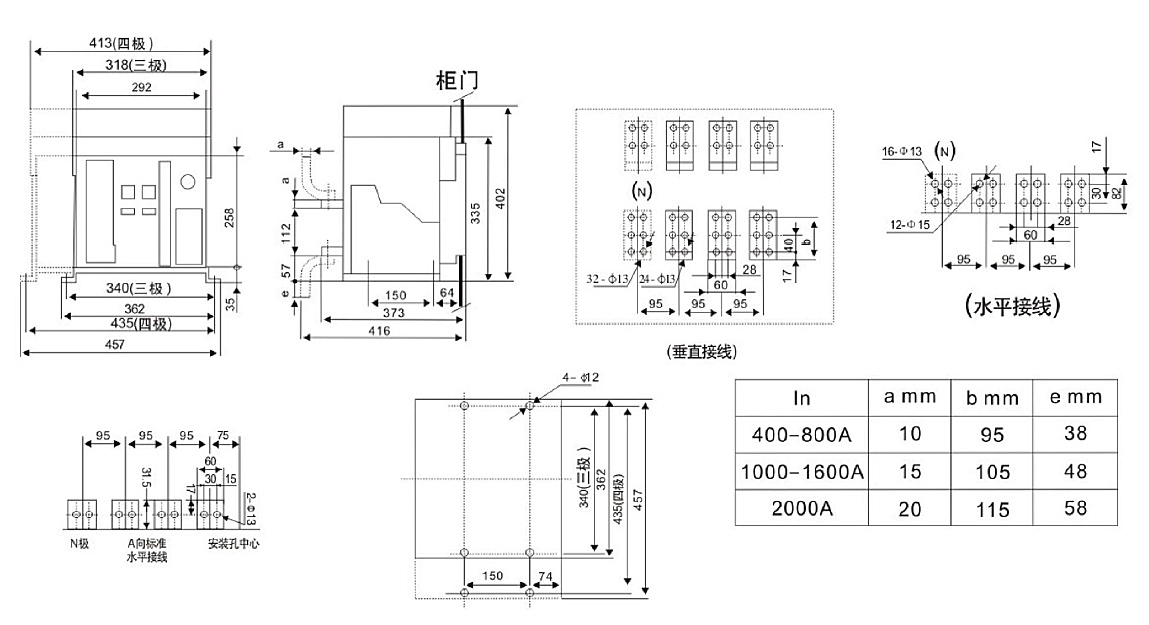

◆固定式斷路器安裝尺寸、外形尺寸
